Catec Automation với đội ngũ kỹ sư nhiều kinh nghiệm chuyên cung cấp dịch vụ sửa màn hình công nghiệp các thương hiệu Delta, Weintek, Weinview, Omron, Proface, Mitsubishi, Samkoon, Wecon, Touchwin... Dịch vụ Sửa HMI uy tín tại TP HCM, chi phí rẻ, bảo hành sau sữa chữa lên đến 3-6 tháng, sửa nhanh hạn chế tối đa dừng máy.

Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa màn hình HMI và nhận lại thiết bị trong thời gian nhanh nhất.

Bên cạnh đó chúng tôi luôn có đội ngũ kỹ thuật sẽ báo cáo lại với khách hàng về mức độ hư hỏng của thiết bị. CATEC chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng.

Quy trình thực hiện sửa màn hình HMI chuyên nghiệp từ khâu tiếp nhận kiểm tra, báo giá, tiến hành sửa chữa.

Chuyên nhận sửa chữa màn hình HMI các lỗi thông dụng như:

- Sửa Màn hình HMI các lỗi liên quan cảm ứng như :bị hư hỏng cảm ứng, liệt đơ cảm ứng, lệch cảm ứng, cảm ứng chạm khó ăn, bị nứt vỡ cảm ứng do ngoại lực

- Sửa màn hình HMI lỗi phần hiển thị LCD như : hiển thị mờ, hiển thị bị chấm đen, bị hiển thị sọc, không hiển thị, không sáng

- Sửa màn hình HMI bị lỗi cao áp, bị lỗi truyền thông, không kết nối được với PLC, bị mất dữ liệu, mất chương trình, cần backup lại dữ liệu

Bảo đảm linh kiện chính hãng mới 100% , Vệ sinh board mạch hoàn toàn miễn phí trước khi hoàn thiện màn hình HMI và trả lại cho khách hàng sau khi sửa chữa.

CATEC chúng tôi cam kết đối với các dịch vụ sửa chữa của chúng tôi không quá 30% so với sản phẩm mới cùng mã hàng.

Các Lỗi Hay Gặp Của Màn Hình HMI Delta DOP-B07SS411 Và Cách Sửa

Màn hình HMI (Human Machine Interface) là thiết bị quan trọng trong hệ thống điều khiển công nghiệp, giúp người vận hành tương tác với máy móc một cách trực quan. Trong đó, Delta DOP-B07SS411 là một trong những model phổ biến của hãng Delta Electronics, được sử dụng rộng rãi nhờ độ bền và tính ổn định cao. Tuy nhiên, trong quá trình sử dụng, người dùng có thể gặp phải một số lỗi phổ biến.

Bài viết này sẽ tổng hợp các lỗi thường gặp trên màn hình HMI Delta DOP-B07SS411 và hướng dẫn chi tiết cách khắc phục, giúp bạn xử lý sự cố nhanh chóng, tiết kiệm thời gian và chi phí sửa chữa.

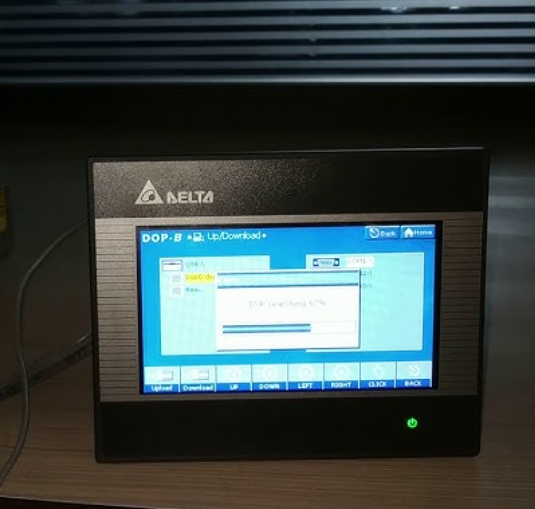

1. Giới Thiệu Về Màn Hình HMI Delta DOP-B07SS411

Trước khi đi vào các lỗi và cách sửa, chúng ta cần hiểu rõ về thiết bị này:

• Kích thước màn hình: 7 inch, độ phân giải 800x480 pixels.

• Cổng giao tiếp: USB, RS232, RS485, Ethernet.

• Bộ nhớ: Dung lượng lưu trữ đủ lớn để chứa nhiều project HMI.

• Khả năng tương thích: Lập trình bằng phần mềm Delta DOPSoft, hỗ trợ kết nối PLC Delta và các hãng khác.

Mặc dù được thiết kế chắc chắn, nhưng sau một thời gian sử dụng, màn hình HMI này có thể gặp một số vấn đề như không lên nguồn, cảm ứng không hoạt động, lỗi hiển thị, hay mất kết nối với PLC.

2. Các Lỗi Thường Gặp Và Cách Khắc Phục

2.1. Sửa chữa màn hình Delta DOP-B07SS411 Lỗi Màn Hình Không Lên Nguồn

Triệu chứng:

• Màn hình không sáng khi cấp điện.

• Đèn nguồn không nhấp nháy hoặc tắt hẳn.

Nguyên nhân:

• Nguồn cấp không ổn định (quá áp hoặc sụt áp).

• Hỏng cầu chì bảo vệ bên trong.

• Lỏng dây nguồn hoặc chập mạch.

Cách sửa:

1. Kiểm tra nguồn điện đầu vào:

   • Đảm bảo điện áp cấp vào đúng 24VDC (phạm vi cho phép: 20.4V - 28.8V).

   • Dùng đồng hồ đo điện để kiểm tra nguồn.

2. Kiểm tra cầu chì:

   • Mở vỏ sau HMI, tìm vị trí cầu chì (thường gần cổng nguồn).

   • Nếu cầu chì đứt, thay thế bằng loại tương đương.

3. Kiểm tra dây nguồn:

   • Đảm bảo dây kết nối chắc chắn, không đứt ngầm.

2.2. Sửa chữa màn hình Delta DOP-B07SS411 Lỗi Cảm Ứng Không Hoạt Động (Touch Screen Fail)

Triệu chứng:

• Màn hình vẫn sáng nhưng không nhận cảm ứng.

• Chạm vào nhưng không có phản hồi.

Nguyên nhân:

• Màn hình cảm ứng bị lỗi phần cứng.

• Driver cảm ứng chưa được cài đặt đúng.

• Bề mặt màn hình bị bẩn hoặc trầy xước.

Cách sửa:

1. Vệ sinh màn hình:

   • Dùng khăn mềm lau sạch bụi bẩn, tránh dùng hóa chất mạnh.

2. Calibrate lại cảm ứng:

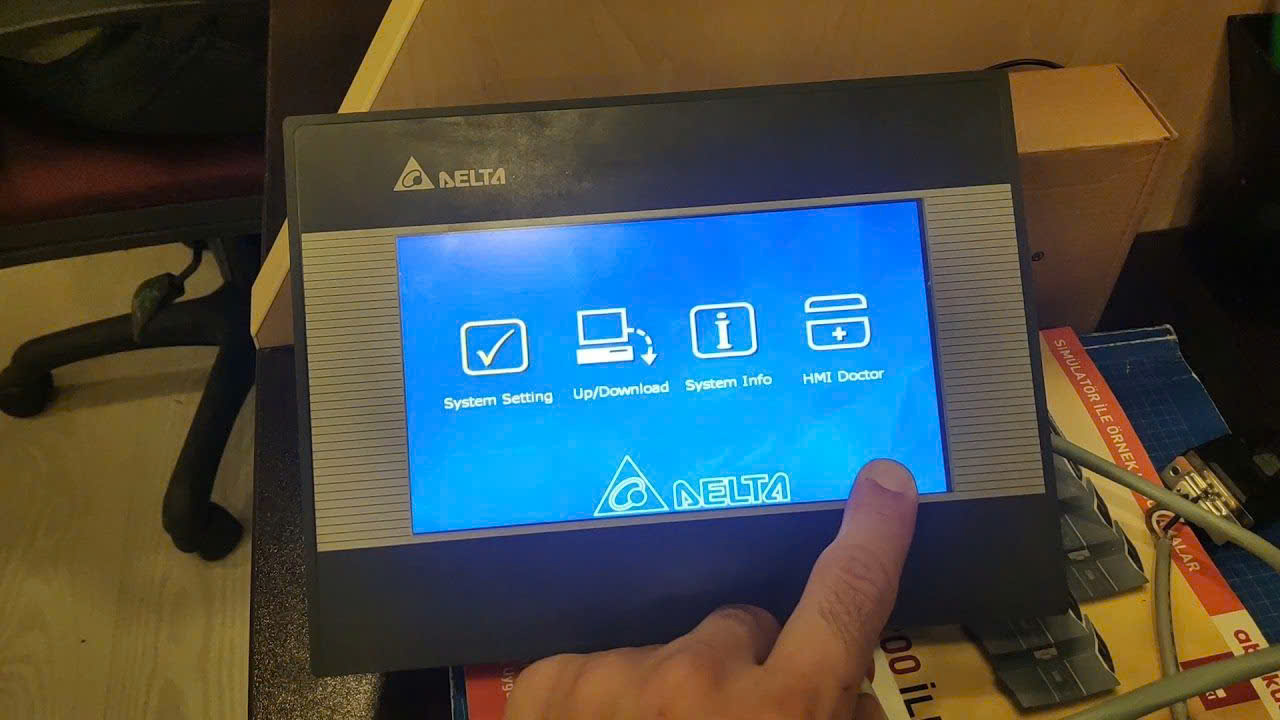

   • Vào System Settings → Touch Screen Calibration để hiệu chỉnh lại.

3. Kiểm tra cáp kết nối:

   • Mở vỏ sau, kiểm tra cáp ribbon kết nối màn hình cảm ứng với mainboard.

4. Cập nhật firmware:

   • Tải firmware mới nhất từ trang chủ Delta và nạp lại.

2.3. Sửa chữa màn hình Delta DOP-B07SS411 Lỗi Màn Hình Bị Giật, Nhấp Nháy

Triệu chứng:

• Hình ảnh bị giật, nhấp nháy liên tục.

• Màu sắc hiển thị không chính xác.

Nguyên nhân:

• Tín hiệu nhiễu từ nguồn điện hoặc thiết bị xung quanh.

• Lỗi driver màn hình.

• Cáp tín hiệu bị lỏng hoặc hỏng.

Cách sửa:

1. Kiểm tra nguồn điện:

   • Dùng bộ lọc nhiễu nếu cần thiết.

2. Kiểm tra cáp tín hiệu:

   • Thử thay thế cáp LVDS nếu có.

3. Reset lại cài đặt màn hình:

   • Vào System Settings → chọn Restore Default Settings.

2.4. Sửa chữa màn hình Delta DOP-B07SS411 Lỗi Mất Kết Nối Với PLC

Triệu chứng:

• HMI không giao tiếp được với PLC.

• Thông báo lỗi "Communication Error".

Nguyên nhân:

• Cài đặt thông số truyền thông sai (baud rate, parity, station number).

• Cáp RS232/RS485 bị đứt hoặc lỏng.

• PLC và HMI không tương thích protocol.

Cách sửa:

1. Kiểm tra thông số kết nối:

   • Đảm bảo baud rate, data bits, stop bits giống nhau giữa HMI và PLC.

2. Kiểm tra cáp kết nối:

   • Thử dùng cáp mới hoặc đảo chiều dây RS485 (D+/D-).

3. Kiểm tra địa chỉ PLC:

   • Xác định đúng station number trong phần cài đặt.

2.5. Sửa chữa màn hình Delta DOP-B07SS411 Lỗi Treo Máy (HMI Bị Đơ)

Triệu chứng:

• Màn hình đứng im, không phản hồi.

• Không thể thoát hoặc reset bằng phím vật lý.

Nguyên nhân:

• Lỗi firmware hoặc phần mềm.

• Quá tải bộ nhớ do project quá lớn.

Cách sửa:

1. Khởi động lại HMI:

   • Rút nguồn, chờ 10 giây rồi cấp điện lại.

2. Xóa bộ nhớ đệm:

   • Nhấn giữ nút Reset (nếu có) trong 10 giây.

3. Nạp lại firmware:

   • Dùng công cụ DOPSoft để cài đặt lại hệ điều hành.

3. Cách Phòng Tránh Các Lỗi Trên HMI Delta DOP-B07SS411

Để giảm thiểu sự cố, người dùng nên:
✅ Sử dụng nguồn điện ổn định (dùng ổn áp nếu cần).
✅ Cập nhật firmware thường xuyên từ website Delta.
✅ Tránh va đập mạnh làm hỏng màn hình cảm ứng.
✅ Sao lưu project thường xuyên để tránh mất dữ liệu.

Màn hình HMI Delta DOP-B07SS411 là thiết bị đáng tin cậy, nhưng vẫn có thể gặp một số lỗi như không lên nguồn, cảm ứng hỏng, giật hình, mất kết nối PLC. Hy vọng bài viết này đã giúp bạn hiểu rõ nguyên nhân và cách khắc phục từng lỗi.

Nếu sự cố vẫn tiếp diễn sau khi thử các cách trên, hãy liên hệ Delta Support hoặc đơn vị bảo hành để được hỗ trợ chuyên nghiệp.

Dấu hiệu nhận biết màn hình HMI bị hỏng

Trước khi bắt đầu trình tự các bước sửa chữa màn hình HMI, bạn cần nhận diện rõ tình trạng hư hỏng. Một số biểu hiện phổ biến:

• Màn hình không hiển thị, tối đen.

• Cảm ứng bị liệt hoặc sai lệch vị trí.

• Giao diện bị đơ, không phản hồi.

• Xuất hiện lỗi kết nối với PLC.

• Màn hình bị sọc, nhòe màu.

• Tự động reset liên tục.

Nguyên nhân phổ biến khiến HMI bị lỗi

Các nguyên nhân dẫn đến lỗi HMI có thể đến từ yếu tố phần cứng hoặc phần mềm, ví dụ:

• Nguồn điện không ổn định.

• Va đập mạnh hoặc rơi rớt.

• Lỗi phần mềm hoặc xung đột chương trình.

• Hư bo mạch, tụ điện, cổng kết nối.

• Quá nhiệt hoặc môi trường làm việc ẩm ướt.

Trình tự các bước sửa chữa màn hình HMI chi tiết

Việc sửa chữa màn hình HMI yêu cầu kiến thức kỹ thuật và sự tỉ mỉ. Dưới đây là trình tự các bước sửa chữa màn hình HMI đúng chuẩn:

Kiểm tra sơ bộ tình trạng màn hình

• Kiểm tra điện áp cấp cho màn hình có ổn định không.

• Quan sát bên ngoài xem có dấu hiệu nứt vỡ, cháy khét.

• Ghi nhận mã lỗi nếu có hiển thị trên màn hình.

Ngắt nguồn và tháo thiết bị

• Ngắt toàn bộ nguồn điện để đảm bảo an toàn.

• Dùng tua vít tháo màn hình khỏi tủ điều khiển.

• Gỡ cáp tín hiệu, cáp nguồn một cách cẩn thận.

Phân tích lỗi phần cứng/phần mềm

• Dùng kính lúp kiểm tra mạch in, linh kiện.

• Dùng thiết bị test màn hình nếu có.

• Kiểm tra cảm ứng (touch) bằng phần mềm nội bộ hoặc thiết bị giả lập.

• Đọc dữ liệu bộ nhớ nếu nghi ngờ lỗi chương trình.

Tình huống điển hình: HMI khởi động nhưng không hiển thị giao diện ⇒ Lỗi firmware hoặc bộ nhớ flash.

Thay thế hoặc sửa chữa linh kiện

• Thay cảm ứng nếu liệt hoặc mất phản hồi.

• Thay màn hình LCD nếu hiển thị sai màu, sọc dọc.

• Hàn lại mạch nếu phát hiện chân linh kiện hở, oxi hóa.

• Thay tụ, IC nguồn nếu bị cháy, phồng.

Cài đặt phần mềm HMI (nếu cần)

• Kết nối HMI với máy tính qua cáp chuyên dụng.

• Sử dụng phần mềm chính hãng (ví dụ: WinCC, GT Designer, Vijeo Designer…).

• Tải lại chương trình gốc nếu bị lỗi phần mềm.

Lắp lại thiết bị và chạy thử

• Lắp lại màn hình HMI vào vị trí ban đầu.

• Kết nối các dây nguồn, tín hiệu như cũ.

• Cấp nguồn và kiểm tra hoạt động của màn hình.

Kiểm tra và nghiệm thu

• Kiểm tra toàn bộ tính năng: hiển thị, cảm ứng, giao tiếp PLC.

• Ghi nhận thông số vận hành.

• Bàn giao thiết bị đã sửa cho bộ phận vận hành.

Lưu ý: Đảm bảo backup đầy đủ chương trình HMI để phục hồi trong trường hợp lỗi về sau.

Với nhiều năm kinh nghiệm trong ngành sửa chữa thiết bị điện công nghiệp, mà đặc biệt là sửa màn hình cảm ứng công nghiệp, CATEC Automation luôn có sẵn trang thiết bị hiện đại và đầy đủ linh kiện của nhiều hãng, nhiều model sản phẩm, đảm bảo cung cấp những dịch vụ sửa chữa thiết bị điện công nghiệp nhanh chóng nhất, bao gồm cả sửa màn hình HMI tất cả các hãng, nhận sửa màn hình HMI lấy ngay trong ngày với giá cả cạnh tranh.

Vì sao chọn CATEC nhận Sửa Chữa Màn Hình HMI, Màn Hình Công Nghiệp

• Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.

• Tư vấn 24/7 thông qua số: 0913 121 308

• CATEC chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.

• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.

• Bảo hành sửa chữa trong vòng 3 tháng

Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình HMI toàn quốc  : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
